北河代理PFISTERER插入式電纜頭

PFISTERER Kontaktsysteme GmbH

PFISTERER電力領域世界的佼佼者
Pfisterer是低、中壓及高壓電纜連接元件的專家。 PFISTERER集團公司由德國PFISTERER公司和瑞士PFISTERER Ixosil及PFISTERER Sefag、PFISTERER International 組成。電力的傳輸需要安全，穩定，可靠，和完全免維護的連接系統，高標準的電氣連接元件保證您的電纜在各種環境下可以穩定的運行。PFISTERER集團以多年的經驗和高品質的產品，致力於提供安全可靠的電纜連接產品，並成為您可信賴的合作夥伴。在國際市場上，我們也是私人和工業的供電系統提供個性化的解決方案的關鍵角色。 PFISTERER 創建於1921年，我們堅守著誠信的原則發展到今天。 PFISTERER 的成功基於以下四點：獨立、創新、，可靠及品質。研發新產品是我們的發展的主要宗旨。公司投入了大量的時間與人力開發研究新的產品，當然與此同時我們也在不斷的改進和提高我們研發的新產品。國際上的許多標準都是建立在我們的研發成果上的。在質量管理產品測試方面PFISTERER嚴格執行ISO 9001：2000的質量標準。這對我們的客戶來說是安全的，可靠的和經濟的。 P PFISTERER是全球性的公司。在3個國家有生產基地，在17個國家有18個分支機構，讓客戶以最近距離和與我們溝通，以滿足不同客戶的不同需求並迎合不同的市場需要。PFISTERER 為設計、製造電力能源供應電纜接頭設備專家。
產品主要區分為下列產品系列。
	電纜接頭系統 Cable Systems
	中低壓電路元件 Components
	架空線路 Overhead Lines
	鐵路吊線(態掛電纜用)系統 Railway Catenary Systems

	分述如下:
	電纜接頭系統 Cable Systems
	PFISTERER電纜系統部門為客戶提供安全可靠，高品質的中高壓（10kV-300kV）電纜附件產品
	MV-CONNEX & HV-CONNEX 中高壓電路乾式可分離式電纜終端接頭
	CONNEX符合所有可分離式電纜終端接頭系統的需求: 以金屬外殼完全絕緣、免接觸專利。戶外使用、防水、完全不需維修, 可使用於嚴笴環境。
	CONNEX中壓插入式電纜終端系統
		MV-CONNEX主要用於10kV 到52kV的中壓電纜系統的連接，包括各種GIS終端，變壓器終端，電纜接頭，戶外終端，插入式避雷器，中壓開關母線連接器，和電壓檢測系統等。

	試驗規簵符合DIN VDE 0278第6部分高電流保護設計			CONNEX電纜終端系統 CONNEX cable termination system 號碼size
				0	1	2	3	3/S
	額定電流/Nominal current	In (A)		250	630	800	1250	1250
	最大工作電壓/Max. operating voltage	Um (kV)		24	36	42	42	52
	交流電壓測試 AC voltage test	50Hz/5min (kV)		50	70	95	95	117
	額定閃電衝擊耐壓 Rated withstand lightning impulse voltage (BIL)	1.2/50μs (kV)		125	170	200	200	250
	局部放電/partial discharge	2 x Uo (pC)		≦10	≦10	≦10	≦10	≦10
	直流測試電壓/DC voltage test	15min 6xUo (kV)		72	108	125	125	156
	額定瞬時耐受電流0.5秒 Rated short-time withstand current	0.5 sec (kA)		-	50	50	63	63
	額定瞬時耐受電流1秒 Rated short-time withstand current	1 sec (kA)		16	31.5	40	50	50
	額定衝擊電流/Rated impulse current	(kA)		40	125	125	150	150

		CONNEX中壓多接點彎頭套管24 kV - 52 kV 中壓多接點彎頭套管用於取代電力變壓器的中壓部份DIN標準陶瓷版。可配超過2條或4條電纜, 因此適用於高電源負載使用較可控制電纜横剖面。
		CONNEX中壓避雷器 6 kV - 52 kV CONNEX避雷器用於保護金屬封閉變壓器適於符合EN 50180/EN 50181電纜終端。CONNEX避雷器連接配電裝置變壓器防止突然的故障電流, 特別是反射波和開關過電壓引起限制性突波。
		CONNEX中壓匯流接頭 24kV - 42 kV 匯流接頭使得定型結構和SF6絕緣變壓器在現場安裝時更容易因瓦斯隔間不需要打開, 可用於24kV 至 40kV。
		CMA-MV-CONNEX 馬達接頭 CMA-MV-CONNEXT馬達接頭可快速容易連接高壓馬達, 連接區域完全金屬封裝且安全。此系統可易於安裝於馬達連接箱。
		電壓檢測系統置入型電容分壓器使得電壓檢測系統易於檢測無電壓接頭。PFISTERER有可移動和固定式的連續電壓指示器及相位比較器及測試設備。

	CONNEX高壓插入式電纜終端系統
		HV-CONNEX 72.5 kV - 245 kV 系統最高可達到252kV,大量工廠預組裝，檢驗元件的應用，使得現場安裝更加簡單，安全，快速。由於插拔式技術的應用，使得現場的對於開關和變壓器的SF6和絕緣油處理工作量降到最低，同時也使安裝過程中造成的危險性降到最低。
	試驗規範符合 TNT 10.97			CONNEX電纜終端系統 CONNEX cable termination system 號碼size
				4	5-S	6	6-S
	額定電流/Nominal current	In (A)		2500	2500	2500	2500
	最大工作電壓/Max. operating voltage	Um (kV)		72.5	145	170	245
	交流電壓測試 AC voltage test	50Hz/1 min (kV)		140	275	325	460
	額定閃電衝擊耐壓 Rated withstand lightning impulse voltage (BIL)	1.2/50μs (kV)		325	650	750	1050
	局部放電/partial discharge	2 x Uo (pC)		≦2	≦2	≦2	≦2
	直流測試電壓/DC voltage test	15min 6xUo (kV)		144	304	348	508
	額定瞬時耐受電流0.5秒 Rated short-time withstand current	0.5 sec (kA)		63	63	63	63
	額定瞬時耐受電流1秒 Rated short-time withstand current	1 sec (kA)		50	50	50	50
	額定衝擊電流/Rated impulse current	(kA)		160	160	160	160

		GIS 設備 / GIS (Gas Insulated Switchgear) Equipment CONNEX高壓套管較一般接頭節省空間。所有著名的高壓套管製造商因而開始強調他們的產品也具有此優勢。當CONNEX高壓套管使用於傳統的GIS設備,一般電纜接頭模組需一増設的轉接器。
		變壓器 / Transformers 安裝兩個電纜頭於設備上HV-CONNEX可安裝一個電纜接頭於一邊, 面朝下。如必需連接此種變壓器使用一架空線,對於架空線 HV-CONNEX 插入絕緣體可安裝且向下面電纜接頭然後端接於虛接頭。不論於工廠或施工現場插入絕緣體使得易於變壓器施行簡單電壓測試裝配於HV-CONNEX設備接頭。
		插入電纜連接箱 / Plug-in Joint Boxes CONNEX高壓電纜接頭系統用於各種幾何組結構可使用較少零組件裝配插入電纜連接箱。 Pfisterer 插入電纜連接箱的優點在於單一連接箱體完全在Pfisterer製造及測試, 此種方案帶來極大優勢, 例如電纜在安裝及換相時時須多次彎回。
		CONNEX 170 kV插入式套管 / CONNEX 170kV Plug-In Bushing 高壓插入式套管可使用於任何需連接於架空線的高壓設備。CONNEX插入式套管提供這些設備的連接。如使用Pfisterer CONNEX高壓插入式套管, 高壓設備於安裝現場可不用打開及再次測試。此外套管可以任何角度安裝, 且任何時間可交換電纜接頭。
		IXOSIL ESG 及 IXOSIL ESU 高壓插入式電纜終端系統 IXOSIL ESG 及 IXOSIL ESU對於在油或瓦斯絕緣設備裏的XLPE高壓絕緣電纜也依據 IEC ESG: IEC60840, IEC60859, IEC62271 及 ESU: IEC60840, EN 50299提供常見的終端系統。 IXOSIL ESU系統Pfisterer提供客製化的轉接器。 IXOSIL ESG 和 ESU皆有72.5kv 至170 kV 垂直, 水平或架空版可供選擇。

	IXOSIL高壓電纜終端設備與中間接頭
	IXOSIL電纜終端與接頭的主要元件為矽橡膠材料，憑著Pfisterer對矽橡膠材料30年的研究和應用，這30年的實綪記錄與經驗，使我們更加有信心提供給用戶安全可靠的電纜附件產品。我們的電纜附件為全預製，滑入式結構，這種結構使安裝工作更加簡單，安全，可靠。
		IXOSIL戶外電纜終端(複合) ESS型終端電壓從72.5 kV 到 300 kV有各種爬行距離。樹脂玻璃纖維管裝配硅樹脂外殼使ESS終端有極高的機械強度。ESS終端可耐受高力量的影響力, 例如發生短路。安裝於樹脂玻璃纖維管內以填充複合物固定, 易插接頭使的ESS成為完全免維修。
	最大工作電壓 / Max. working voltage	Um (kV)	72.5	123	145	170	245	300
	標準 / Standards		IEC60840 IEC60815	IEC60840 IEC60815	IEC60840 IEC60815	IEC60840 IEC60815	IEC62067 IEC60815	IEC62067 IEC60815
	額定電壓 / Rated voltage	U (kV)	60-69	100-115	132-138	150-161	220-230	275-287
	額定耐受閃電脈衝電壓 / Nominal withstand lightning impulse voltage	(kV)	325	550	650	750	1050	1050

		IXOSIL戶外電纜終端(陶瓷) ESP電纜終端提供電壓72.5 KV至300kV。ESP的壓力圓錐及規格和ESS電纜終端完全相同。
	最大工作電壓 / Max. working voltage	Um (kV)	72.5	123	145	170	245	300
	標準 / Standards		IEC60840 IEC60815	IEC60840 IEC60815	IEC60840 IEC60815	IEC60840 IEC60815	IEC62067 IEC60815	IEC62067 IEC60815
	額定電壓 / Rated voltage	U (kV)	60-69	110-115	132-138	150-161	220-230	275-287
	額定耐受閃電脈衝電壓 / Nominal withstand lightning impulse voltage (BIL)	(kV)	325	550	650	750	1050	1050

		IXOSIL 彈性戶外電纜終端 52 kV到170kV ESF 彈性電纜終端是乾式,滑入式模組安裝, 特別適合戶外安裝適用於52 kV到170kV。
	最大工作電壓 / Max. working voltage	Um (kV)	52	72.5	123	145
	標準 / Standards		IEC60840 IEC60815	IEC60840 IEC60815	IEC60840 IEC60815	IEC60815
	額定電壓 / Rated voltage	U (kV)	45-47	60-69	110-115	132-138
	額定耐受閃電脈衝電壓 / Nominal withstand lightning impulse voltage (BIL)	(kV)	250	325	550	550

		IXOSIL 乾式戶外電纜終端 72.5 kV到170kV EST 可安裝於室內及戶外安裝適用於72.5 kV到170kV。
	最大工作電壓 / Max. working voltage	Um (kV)	72.5	123	145
	標準 / Standards		IEC60840 IEC60815	IEC60840 IEC60815	IEC60815
	額定電壓 / Rated voltage	U (kV)	60-69	110-115	132-138
	額定耐受閃電脈衝電壓 / Nominal withstand lightning impulse voltage (BIL)	(kV)	325	550	350

		IXOSIL 彈性室內電纜終端 52 kV到72.5kV ESK 適用於室內安裝 52 kV到 72.5kV。
	最大工作電壓 / Max. working voltage	Um (kV)	52	72.5
	標準 / Standards		IEC60815	IEC60815
	額定電壓 / Rated voltage	U (kV)	45	60
	額定耐受閃電脈衝電壓 / Nominal withstand lightning impulse voltage (BIL)	(kV)	250	350

	IXOSIL接頭
		IXOSIL 滑入式接頭 IXOSIL滑入式接頭由預鑄型矽膠組成。這使兩種聚合物絕緣電纜（交聯聚乙烯，乙丙橡膠）的安全和高效的連接。行之有效的防滑技術，確保最低的安裝時間和最大的運行可靠性。測試和應用的材料符合重建電纜絕緣電氣，機械和散熱要求。IXOSIL滑入式接頭有一體式或三件組成可用於連接銅或鋁導線。
		一體式滑入式接頭用於72.5kV至300kV電壓。由於一體的結構體積小。
		三部分滑入式接頭用於72.5kV至170kV電壓。
	最大工作電壓 / Max. working voltage	Um (kV)	72.5	123	145	170	245	300
	標準 / Standards		IEC60840	IEC60840	IEC60840	IEC60840	IEC62067	IEC62067
	額定電壓 / Rated voltage	U (kV)	60-69	110-115	132-138	150-161	220-230	275-287
	耐受閃電脈衝電壓 / Llightning impulse withstand voltage (BIL)	(kV)	325	550	650	750	1050	1050

	IXOLINE工廠預製電纜系統
		IXOLINE是根據全乾式電纜附件產品的特性，在工廠預製的電纜連接系統。這種系統由一段電纜和乾式戶外終端，或插拔式電纜終端組成。可以用於緊急情況下的快速恢復連接，試驗等用途。IXOLINE的特點是安全可靠，節省安裝時間和費用。

	全球安裝服務
	我們的安裝隊伍在全球範圍內有著30年的高壓產品安裝經驗。我們可以提供安裝培訓，或派我們的安裝人員到全球的各個角落進行安裝工作。

	中低壓電路元件 Components
	電纜電路接觸及連接元件 Contact and jointing elements for cable networks
	Pfisterer電纜電路接觸及連接元件包括螺栓和終端壓縮, 接頭及電纜接線頭。安裝工具如手動和液壓壓縮工具。 Pfisterer此項產品主要有 ISICOMPACT和 SICON系列。
	ISICOMPACT 四相連接螺栓 ISICOMPACT Four Tab Connections with only on Bolt! ISICOMPACT. 四相連接僅需一螺栓! PFISTERER於1968年註冊專利 "compact tap connector"緊密分接頭, "SCK"簡而言之即現今的"clamping ring"鎖環。中歐的低壓電路皆採用SCK。ISICOMPACT為新一代的鎖環。 ISICOMPACT附適合接頭, 系統通過EN50393標準

	SICON電纜接頭附連續剪切螺栓 SICON. The First Cable Connector with Stepless Shear Bolts. SICON第一個電纜接頭附連續剪切螺栓

	SICON XXL 高壓電路網電纜接頭 SICON XXL for High Voltage Networks SICON可連接各種高壓電纜線徑達2000 mm

	2DIREKT 變壓器終端夾 Mixed Doubles! 2DIREKT Transformer Terminal Clamp.

	低壓用螺旋接頭 Major Innovation for Small Clamping Ranges: Screw Connectos for Low Voltage

	低壓配電系統及零配件 Components and systems for low-voltage distribution
	Pfisterer熔絲開關 Pfisterer Fuse Switches. Pfisterer熔絲開關於1969年即獲得專利為熔絲開關之發明者

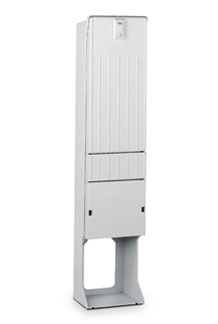

	Pfisterer電纜分線板及設備/扁平型設備 Equipment and Cable Distribution Boards / Flat-Equipment and Cable Distribution Boards

	架空線路電路接觸及連接元件 Connection and jointing elements for overhead line networks


	工業用大電流接頭 High-current connectors for industry
	6.6 kV, 1250A, 可插式工業用大電流接頭 6.6 kV, 1250 A, Pluggable: PLUG, the Innovative Connection System.

	安全設備 Safety equipment

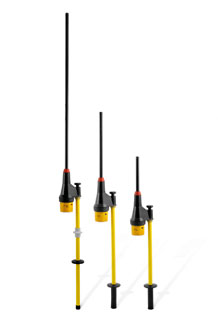

	德國家最先進安全便利的 KP-Test 5 State-of-the-art Safety and Convenience: KP-Test 5

	提高安全性：單相比較 Increased Safety: The Single-POle Phase Comparator.

	真正的救星：接地和短路設備。 Real Lifesavers: Earthing and Short-Circuiting Devices.

	封裝系統的連續電壓指示器。 Continuous Voltage Indicator for Encapsulated Systems.

	架空線路 Overhead Lines
	高壓絕緣組 Insulator Sets for High Voltage Applications
	高壓複合絕緣體 Composite Insulators for High Voltage Applications
	架空線路硬體 Hardware for Overhead Lines
	墊片阻尼器, 減震器, 警告球體紀錄器 Spacer Dampers, Stockbridge Dampers, Recorders and Warning Spheres
	中壓複合絕緣子 Composite Insulators for Medium Voltage Applications

	鐵路吊線(態掛電纜用)系統 Railway Catenary Systems
	吊線接線端子 Connecting terminals for catenary wires
	硅樹脂絕緣子及分段絕緣子 Silicone insulators and section isolators
	TENSOREX自動彈性張力系統 TENSOREX, the automatic spring retensioning system
	吊線位置量測裝置 Catenary wire position measuring devices
	安全裝置產品 Safety-related products


詳細規格資訊請電洽或 E-mail 北河企業電力工程系統部以協助選用
